製品情報PRODUCT

部分放電測定器

製品名 仕様・特徴 対象試料
オンライン部分放電監視・診断システム
DAC-PD-10
中心周波数:3MHz-40MHz、
周波数帯域幅:1MHz、3MHz、
ダイナミックレンジ:70dB、
アッテネータ:-20dB
高圧電動機
発電機
風力発電機
水力発電機

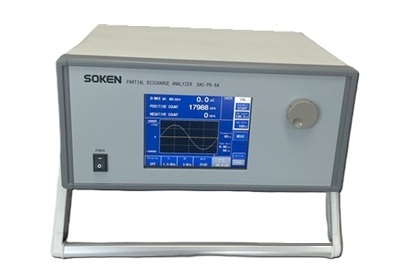

ディジタル部分放電アナライザー
DAC-PD-9
周波数帯域幅: LOW:20kHz - 400kHz, MID:400kHz - 4MHz, HIGH:4MHz - 40MHz
測定範囲: 1 - 100000pC

オプション品:DAC-CP-2,DAC-PDE-2,DAC-PDE-6,DAC-LCCシリーズ他
電力用変圧器・電力用ケーブル・発電機、モータ、バーコイル、コンデンサ・ブッシング・遮断器・開閉器
部分放電測定器
DAC-PD-3
周波数帯域幅: 低周波:10kHz - 200kHz, 広帯域:10kHz - 4MHz
測定範囲: 1 - 100000pC

オプション品:DAC-CP-2,DAC-PDE-2,DAC-LCCシリーズ他
電気機器(発電機、回転機、変圧器、ケーブル)
電子部品(コンデンサなど)・ステーターコイル・絶縁材料・パワーデバイス各種・高周波機器(小型高周波トランス)
部分放電測定器
DAC-PD-7
出力電圧: 0 - Max3000V 又はMax5000V(電源一体型)
対象規格: IEC 60270, IEC 60664-1, IEC 61730-2
太陽電池パネルバックシート・IGBT・EVモータ・HEVモータ
インライン用部分放電測定器
DAC-PD-7P
出力電圧: 0 - 5000V (電源一体型)
EN60747-5-5:2007準拠
IGBTのゲート駆動用フォトカプラ・パルストランス
部分放電試験システム
DAC-6000シリーズ
ご要望に合わせて、電源、シールドボックス、ソフトウェア等を備えた部分放電試験システムをご提供いたします。

DAC-6021, DAC-6037,その他DAC-6000シリーズ
電気機器(発電機、回転機、変圧器、ケーブル)
電子部品(コンデンサなど)・ステーターコイル・絶縁材料・パワーデバイス各種・高周波機器(小型高周波トランス)
真空放電試験装置
DAC-VD-1
コンプレッサーモーター等のステータコイルの線材キズやピンホールなどの不良個所を特定できる試験装置です。
小型モーター等のステータコイル
ブロッキングコイル&カップリングコンデンサ
DAC-LCC-15/30/50
高インダクタンスのブロッキング用コイルと結合コンデンサを一体化したものです。
定格電圧15kV、30kV、50kV、100kV
Phenix社製 コンデンサ
CCシリーズ・ICシリーズ
PD FREEのコンデンサです。

Model CC25-1, CC50-1, CC100-1, CC200-1, CC300-1, CC400-1, CC500-1, CC600-1
IC100-0.1, IC200-0.1, IC300-0.1, IC400-0.1, IC500-0.1
電気回路にて多様に活用
